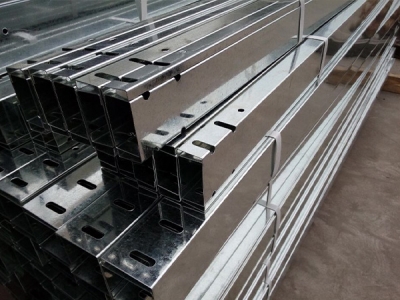

镀锌桥架的制作过程

2025年镀锌桥架智能化生产工艺解析

一、原材料与预处理

1. 高精度基材选择
   • 冷轧钢板：厚度公差±0.05mm（GB/T 708-2025标准），优先选用SPCC碳钢（屈服强度≥280MPa）。
   • 智能分选：激光光谱仪检测材质成分（C含量≤0.12%，Mn含量0.3-0.6%），剔除不合格板材。
2. 环保预处理线
   • 脱脂除油：碱性电解液（PH 12-13）配合超声波清洗，油污残留量＜5mg/m²。
   • 酸洗活化：盐酸浓度18-20%（废酸回收率≥95%），表面粗糙度Ra≤6.3μm。
   • 助镀处理：氯化锌铵溶液（Zn²+浓度80-100g/L），形成均匀预镀层。

二、智能化成型加工

1. 激光切割下料
   • 光纤激光切割机（功率6kW）实现±0.1mm精度，板材利用率提升至92%。
   • 山东临工集团引入AI排料系统，节省材料成本15%。
2. 辊压成型工艺
   • 伺服电机驱动多道次辊压（速度15m/min），侧板高度误差≤0.5mm。
   • 青岛四方车辆厂案例：采用柔性模具技术，5分钟切换不同规格（200×100mm至600×200mm）。
3. 机器人焊接
   • 六轴焊接机器人（重复精度±0.02mm），焊缝熔深≥1.2倍板厚。
   • 实时红外监测焊缝质量（气孔率≤3%），不良品自动分拣。

三、热浸镀锌核心工艺

1. 高温浸镀流程
   • 锌液控制：温度445-455℃，铝含量0.005-0.02%（抑制锌渣生成）。
   • 双锌锅工艺：预镀锌层（40-60μm）+ 主镀锌层（70-90μm），总厚度≥100μm（GB/T 13912-2025 Class 4）。
2. 节能环保技术
   • 余热回收系统：锌锅烟气热量用于板材预热，能耗降低30%。
   • 锌灰分离装置：锌渣产生量＜1.5kg/t（传统工艺3-5kg/t）。

四、后处理与质量检测

1. 表面优化
   • 离心甩锌：2000r/min高速旋转，锌层均匀度偏差≤±8μm。
   • 钝化处理：三价铬钝化液（Cr³+浓度3-5g/L），耐盐雾时间≥2000h。
2. 智能质检系统
   • X射线测厚仪：每10秒扫描一个截面，生成3D锌层分布图。
   • 盐雾试验：循环腐蚀测试（35℃×5%NaCl喷雾+50℃烘干），168小时无红锈。
   • 附着力测试：划格法（间距2mm）锌层剥落面积＜5%。

五、包装与智能化仓储
